巴拉電站電氣主接線選擇
黃 凱 向 敏 李先華 四川省清源工程咨詢有限公司 成都 610072
摘要:本文較詳細地介紹了四川省阿壩藏族羌族自治州巴拉水電站的電氣主接線
方案的選擇,對發電機與變壓器的組合方式、以及 500kV 側接線方式兩方面分別進行 了方案比較,可為其它類似水電站工程的設計提供借鑒和參考。
關鍵詞:水電站、電氣主接線、500kV
1、概述
巴拉水電站位于四川省阿壩藏族羌族自治州馬爾康縣日部鄉境內,系大渡河干流 水電規劃“3 庫 22 級”中的主源--腳木足河河段自上而下的第 2 梯級水電站,上接下 爾呷“龍頭”水庫電站,下銜達維梯級水電站。電站采用混合式開發,具日調節能力。 電站裝機容量 720MW,多年平均發電量 25.884/30.277/24.957 億 kW·h(單獨/聯合/考慮 聯合調水)。開發任務為水力發電并兼顧生態用水需要,電站建成后供電四川電網。
本工程樞紐建筑物由混凝土面板堆石壩、溢洪洞、泄洪放空洞和引水發電系統等 建筑物組成。工程地處高山峽谷,地形復雜,地下廠房系統位于右岸花崗巖山體內, 采用主副廠房、主變洞、尾水調壓室三列洞室平行布置方式。
2、電站接入系統方案
根據電站接入系統方案設計報告(注 1),巴拉電站接入系統方案為:巴拉電站出線電 壓等級為 500kV,出線 2 回: 1 回接入阿壩特高壓變,1 回接入下?tīng)栠入娬?,通過下 爾呷~達維~卜寺溝通道并入阿壩特高壓變。另外為配合巴拉生態機組、木郎河及木 爾甲溝等電站電力的送出,巴拉電站需預留 1 臺 110kV/500kV 聯絡升壓變的位置, 供其接入。
本階段電站接入系統方案將以此為依據開展電站設計工作。
3、電氣主接線選擇
3.1、發電機與變壓器的組合方式選擇

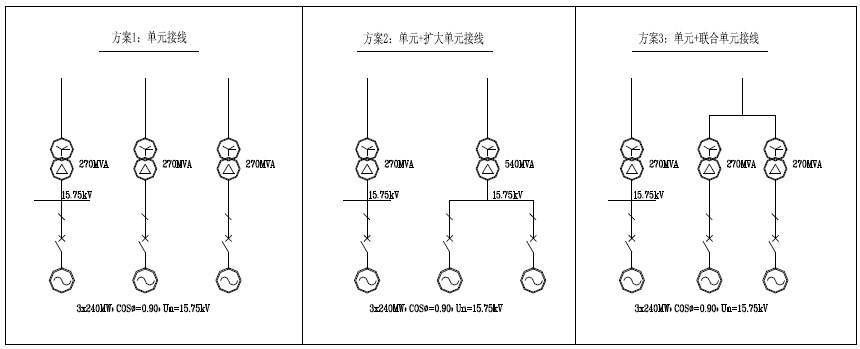

巴拉電站裝機三臺,單機容量為 240MW,發電機-變壓器組合方式初擬方案如下
(方案接線簡圖見圖 1):
方案 1: 單元接線,三臺主變?nèi)萘?270MVA;
方案 2: 單元+擴大單元接線,兩臺主變?nèi)萘糠謩e為 270MVA 及 540MVA;
方案 3: 單元+聯合單元接線,三臺主變?nèi)萘?270MVA。 為提高電站運行安全性、可靠性和靈活性,以上方案在發電機出口均裝設發電機斷路器。
(1) 可靠性比較
根據目前收集到的電氣主接線各電氣元件可靠性原始參數(見表 1)可得知,500kV 輸電線路的故障率遠高于其它主要電氣元件,因此,即使發電機-主變壓器組合方式采 用供電可靠性較高的單元接線方式,電站接線的可靠性指標也主要由線路可靠性制 約,上述三種發電機-變壓器組合方案的可靠性指標差異不大。
電氣主接線元件可靠性原始參數
表 1
元 件 |
?a (次/年) |
? (小時/次) |
? ?? (次/年) |
? ?? (小時/次) |
機組 |
4.82 |
73 |
0.2 |
720 |
主變壓器 |
0.0205 |
300 |
0.2 |
160 |
高壓斷路器(GIS) |
0.04 |
160 |
0.2 |
400 |
發電機出口斷路器 |
0.042 |
80 |
0.2 |
80 |
母線(GIS) |
0.0015 |
20 |
0.2 |
12 |
線路 |
0.325L |
16 |
0.5 |
24 |
注: l :短路故障率;g :故障修復時間; l'' ,g'' 分別為計劃檢修率和計劃檢修時間;L 為
線路長度(單位:km)
(2) 經濟比較
單元接線及聯合單元接線,在發電機電壓側的投資基本一致。 擴大單元接線,主變臺數由三臺變?yōu)閮膳_(tái),可節約設備投資,但擴大單元主變壓
器單相充氮運輸重量超過 110t,根據電站大件運輸條件,現有條件難以滿足,需對沿 線橋梁進行加固處理,增加運輸費用。
(3) 技術比較
1) 短路電流計算及發電機電壓設備參數選擇 對于發電機電壓側的短路電流而言,聯合單元接線和單元接線是相同的。當發電機次暫態電抗(Xd”)取值為 0.20,主變壓器阻抗電壓(Uz%)取值為 0.14 且發電機電壓為15.75kV 時,單元接線和擴大單元接線發電機電壓母線上的短路電流計算結果如下: 擴大單元接線和單元接線發電機端三相短路電流計算結果表
表 2
接線方式 |
0s 短路電流(kA) |
0.06s 短路電流(kA) |
備 注 |
||
系統源 |
電機源 |
系統源 |
電機源 |
||
單元接線或聯合單元接線 |
64.47 |
54.02 |
64.47 |
42.00 |
|
擴大單元接線 |
170.33 |
54.02 |
158.29 |
42.00 |
從上表中可以看出,擴大單元接線,發電機電壓側的短路容量遠大于單元或聯合
單元接線,發電機斷路器開斷時(0.06s)的短路電流周期分量略大于 160kA,經與阿爾 斯通,ABB 等發電機斷路器生產廠家進行溝通,超過現有常規發電機斷路器短路開斷 能力,造成發電機斷路器選型困難和設備投資較高。
2) 主變壓器選型及重大件運輸
擴大單元主變壓器容量為 540MVA,采用組合式三相變壓器或單相變壓器時,其 運輸重量均超過 110t;單元接線或聯合單元接線方式,主變壓器容量為 270MVA,采 用組合式三相變壓器或單相變壓器時,其運輸重量約為 90t。
巴拉電站重大件運輸采用公路運輸,從成都沿國道 G317 線經都江堰、汶川、馬 爾康至熱腳,再沿?zé)崮_~下?tīng)栠入娬镜难睾庸愤\(yùn)至工地。國道 G317 都江堰至汶川 長 75km,二級公路,橋涵設計荷載為汽車-20 級、掛車-100;其余路段基本達到山嶺 重丘區三級公路標準,路基寬度 7.5m,路面寬度 6.0m,瀝青路面,部分橋梁設計荷 載為汽車-15 級、拖車-80。
1)、常規三相變壓器運輸重量較大, 270MVA 三相變壓器運輸重量約 200t,難以 滿足運輸要求, 3 種方案均不推薦采用。
2)、組合式三相變壓器或單相變壓器組型式:
單元或聯合單元:部分橋梁荷載需進行加固處理,基本能滿足電站重大件運輸要 求;擴大單元仍難滿足大重件運輸條件;
3) 綜合比較
單元接線方案雖然比聯合單元接線多了一回主變進線間隔,500kV 配電裝置投資 略大,但其具有接線簡明清晰,故障影響范圍小,運行可靠、靈活;設備布置方便, 繼電保護簡單等優點;此接線方案的主變壓器容量為 270MVA,若采用單相或組合式 三相變壓器,運輸重量小于 100t,滿足電站公路運輸限重要求。
與單元接線相比,聯合單元接線減少了主變壓器高壓側的電氣設備,設備投資較 省;但主變壓器高壓側有聯絡母線和隔離開關,接線較為復雜,而且本電站為地下廠 房,變壓器高壓側布置場地有限,布置較為困難;聯合單元接線的操作運行靈活性較 單元接線差,若聯合單元的一臺主變壓器故障或檢修,接在聯合單元上的兩臺機組均 需短時停機,通過隔離開關倒閘操作后,另一臺機組才可繼續投入運行。此接線方案 主變壓器運輸重量同單元接線。
擴大單元接線方案雖然減少了主變數量及投資,并有利于設備布置,但當擴大單 元主變壓器或發電機電壓設備檢修或故障時,會影響電站兩臺機組的電力送出;發電 機側短路容量太大,超過了常規發電機斷路器開斷水平,給下階段設備招標造成一定 的困難;且主變?nèi)萘枯^大,單相充氮運輸重量難以滿足電站大重件運輸要求,沿線橋 梁加固改造費用較大。
巴拉電站為日調節電站,當與上游龍頭水庫下?tīng)栠入娬韭?lián)合運行時,可使整個腳 木足河流域梯級電站達到季調節以上的能力,在系統擔負了一定的調峰任務。因此, 從電氣主接線的可靠性、運行方式靈活性考慮,并能適應機組的頻繁開、停機操作, 本階段發電機-變壓器組合方式推薦采用方案 1,即三臺水輪發電機與三臺主變壓器一 一對應分別組成單元接線方案。
3.2、500kV 側接線方案
3.2.1、 500kV 側接線方案擬定
根據電站接入系統資料和發電機-變壓器組合方式,本電站發-變組采用單元接線 型式,500kV 側為 4 進 2 出共 6 回進出線(含聯絡變進線),可采用的接線方案有:雙 母線接線、3/2 斷路器接線及角形接線等。
由于本電站僅 1 回出線至阿壩特高壓變,且輸電線路的可靠性遠低于其它主要電
氣元件的可靠性(參見表 1“電氣主接線元件可靠性原始參數”),因此電氣主接線的可
靠性將主要取決于輸電線路的故障率。從這一點上看,本電站采用雙母線接線,3/2
斷路器接線和角形接線均是可行的,均可作為本電站電氣主接線的比選方案。 因此,擬訂以下三個電氣主接線方案進行比較。

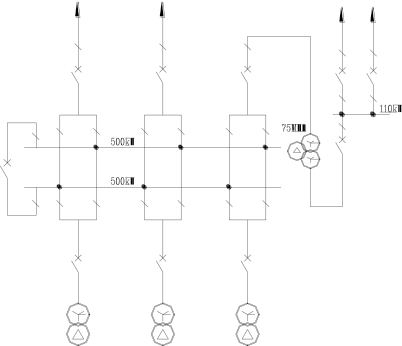

方案 1:發電機-變壓器采用單元接線,500kV 側為雙母線接線;

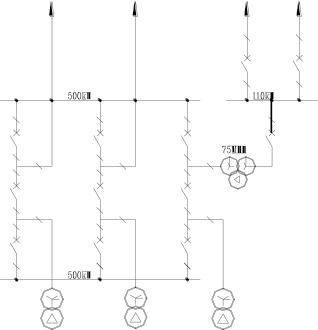

方案 2:發電機-變壓器采用單元接線,500kV 側為 3 串 3/2 斷路器接線;

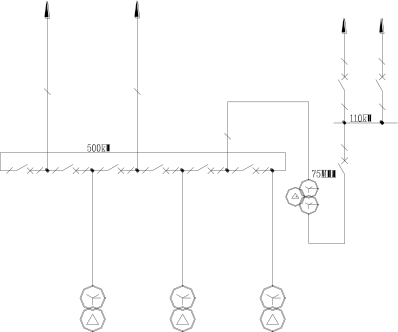

方案 3:發電機-變壓器采用單元接線,500kV 側為六角形接線。
(2) 各接線方案技術比較
三個接線方案的優缺點比較如表 3。
500kV 側接線方案技術比較表
表 3
方案 方案 1(雙母線接線) 方案 2(3/2 斷路器接線) 方案 3(六角形接線)
1.供電可靠性高,每一回路有兩臺
1. 接線簡單清晰,繼電保護 斷路器供電,發生母線故障或斷
1. 500kV 側 6 組斷路器形
簡單,操作檢修方便;
路器故障時不會導致出線停電;
成閉合環形,沒有母線;
2. 檢修任一組母線可不致
2. 運行調度靈活,正常運行時兩 2. 每一進/出線回路接兩臺
優點 使供電中斷;
組母線和所有斷路器都投入工
斷路器,任意一臺斷路檢修
3. 檢修任一回路的母線隔離 作,從而形成多環路供電方式; 均不影響回路連續供電;
開關,只影響該回路的供電;3. 倒閘操作方便,檢修斷路器
3. 500kV 配電裝置數量少,
4. 適應系統變化較好。
時,檢修母線時,二次回路不需 投資較省。 要切換。
1. 供電可靠性相對 3/2 斷路 器接線略低;
1. 相對其他兩方案而言,每?jī)蓷l回
1. 繼電保護較為復雜;
2. 需布置環形母線,布置 較復雜;
2. 工作母線故障時,在切換 缺點
路對應 3 臺斷路器,設備投資較大;
3. 任意一組斷路器檢修,
2. 二次接線較為復雜,特別是 CT
母線的過程中仍要短時停電。
配置比較多,在重疊區故障,保
3. 當母線故障時,隔離開關
護動作繁雜;
倒閘操作較為復雜。
從上表技術比較中可以看出:
都成開環運行,任意一組斷
路器故障都將造成全廠短 時停電,降低運行可靠性;
4. 適應系統變化較差。
3/2 斷路器接線中每串 3 臺斷路器對應 2 個進、出線回路,當其中一臺斷路器斷 開后仍可保持供電;從接線可靠性的定性分析看,3/2 斷路接線方式可靠性和安全性 略優于雙母線接線方案及角形接線方案。但由于本電站 500kV 出線為兩回,考慮到輸 電線路的故障率遠高于電站內 500kV 設備的故障率,電站的供電可靠性主要將受到輸 電線路可靠性的制約,因此 3/2 斷路器接線的可靠性優勢得不到充分體現。
從投資上看,雙母線接線和角形接線斷路器數量分別為 7 臺和 6 臺,較 3/2 斷路 器的 9 臺少,投資較省,經濟性較好。
從繼電保護配置上看,雙母線接線略簡單。
本電站共有 4 進 2 出 6 個進出線回路,進出線回路數越多越不適于采用角形接線, 國內電站一般采用環形接線時不超過 6 角形。
從遠景規劃上看,雙母線接線相對其它兩方案可較為方便地隨著系統變化而增加
或減少進出線回路,適應能力較強。
(3) 各接線方案經濟比較
本電站為地下廠房布置,500kV 開關站布置于地面,若采用常規中型設備布置, 地面開關站面積約 250x150m,所需土建開挖邊坡高度將達到 330m。為節省設備布置 空間,減少土建開挖工程量及降低邊坡高度,500kV 開關站推薦采用 GIS 配電裝置。 基于此前提,各電氣主接線方案經濟比較見表 4。
電氣主接線方案經濟比較表
表 4 單位:萬元
接 線 方 案 |
方案 1 |
方案 2 |
方案 3 |
|||||
項 目 |
設備單價 |
數量 |
價格 |
數量 |
價格 |
數量 |
價格 |
|
設備 投資 |
離相封閉母線 |
1.8/單相米 |
585 |
1053 |
585 |
1053 |
585 |
1053 |
發電機斷路器 |
350/臺 |
3 |
1050 |
3 |
1050 |
3 |
1050 |
|
主變壓器 |
1100/臺 |
3 |
3300 |
3 |
3300 |
3 |
3300 |
|
500kV 電力電纜 |
0.5/米 |
3600 |
1800 |
3600 |
1800 |
3600 |
1800 |
|
500kV 電力電纜終端 |
80/個 |
18 |
1440 |
18 |
1440 |
18 |
1440 |
|
500kV GIS 設備斷路器間隔 |
800/個 |
7 |
5600 |
9 |
7200 |
6 |
4800 |
|
500kV GIS 設備電壓互感器 |
300/個 |
2 |
600 |
6 |
1800 |
4 |
1200 |
|
合計 |
14843 |
17643 |
14643 |
|||||
差值 |
0 |
2800 |
-200 |
|||||
年折 舊費 |
設備折舊費 |
1781.16 |
2117.16 |
1757.16 |
||||
差值 |
0 |
+336 |
-24 |
|||||
計算 費用 |
計算費用 |
4007.61 |
4763.61 |
3953.61 |
||||
差值 |
0 |
+756 |
-54 |
注:a) 表中年折舊費計算用折舊維修率取 12%;
b) 計算費用計算公式為 J=F+Xb·Z。式中:J 為計算費用;F 為年折舊維修費用;Z 為設備 投資;Xb 為經濟效果系數,取 0.15。
分析上表可以看出:相比雙母線接線與六角形接線,3/2 斷路器接線方案的投資 及計算費用有較大增加,經濟性較差。
3.2.2、 500kV 側接線方案擬定
根據以上對巴拉電站 500kV 側接線的技術和經濟比較可以看出:雙母線接線具有 接線簡單清晰,繼電保護簡單,操作檢修方便,從遠景規劃看對系統變化的適應性最 好等優點,雖然從主接線可靠性的分析看,3/2 接線的可靠性略優于雙母線接線和角 形接線,但由于本電站出線兩回,電站接線的可靠性主要受到線路的制約,3/2 斷路 器接線的可靠性優勢得不到良好的體現,設備投資反而會增加較大。因此,電站 500kV 側采用雙母線接線的方案。
3.3、主接線擬定
經過以上技術和經濟比較,推薦巴拉電站電氣主接線方案為:三臺水輪發電機分 別與三臺變壓器一一對應組合成單元接線,500kV 側采用雙母線接線的方案。
4、結論
我國的電網建設日益完善,水電站接入電力系統的容量與電壓等級也逐步提高, 電站電氣主接線的選擇設計是否合理直接關系到工程設計的安全性、科學性及經濟 性。本文對水電站發電機-變壓器的各種組合方式的經濟技術特點進行了詳細描述;對 于單機容量為 240MW 的發電機,擴大單元接線方式短路容量大,斷路器設備不易選 擇,且主變?nèi)萘枯^大,難以滿足運輸要求;而本電站為地下廠房型式,考慮到聯合單 元接線方式 500kV 高壓設備布置場地的限制,經過比較,最終選擇可靠性更高、操作 靈活的單元接線方式。
此外針對目前國內 500kV 電壓等級水電站高壓側接線廣泛使用 3/2 斷路器接線的 實際情況,論證了在保證工程可靠性的情況下在 500kV 電站中采用雙母線接線的可能 性,可為其它類似項目提供一定的借鑒和參考經驗。
注 1:本電站接入系統方案依據為:
1、《四川大渡河干流上游梯級水電站輸電規劃研究》,由西南電力設計院受四川大渡河公司委 托,于 2010 年 7 月~2011 年 2 月編制完成;并于 2011 年 3 月通過了國網經研院的評審。
2、《阿壩州腳木足河流域巴拉電站接入系統方案設計》,由四川電力設計咨詢有限責任公司受 中國水電集團四川足木足河流域水電開發有限公司委托,于 2012 年 7 月編制完成;
