摘要：本文簡要介紹了四川省阿壩藏族羌族自治州紅衛橋水電站的電氣主接線，可為其它水電工程的設計提供借鑒和參考。

　　關鍵詞：主接線、聯合單元接線、雙母線

1         工程概況

　　紅衛橋水電站位于四川省阿壩藏族羌族自治州金川縣境內俄日河上，系俄日河干流水電規劃“一庫四級”自上而下的最末一級，上接俄日電站。電站裝機容量為3×37MW，枯水年枯期平均出力16.0/31.7MW(單獨/聯合)，多年平均年發電量為4.541/4.99億kW·h(單獨/聯合)，年利用小時數4091/4496h(單獨/聯合)。根據流域規劃報告，水電站的開發任務主要為發電，并兼顧下游生態環境用水要求。因流域內用電負荷有限，故電站建成后，其電能主要輸入四川電網。

2         電站接入電力系統方式

　　在現階段根據四川電力設計咨詢有限公司編制的《俄日河流域及綽斯甲溝蒲西電站電力送出方案研究》報告，俄日河流域梯級電站的電能送出方案暫定如下：銀恩、七家寨分別以1回110kV線路接入俄日電站。俄日、蒲西電站分別以1回220kV線路接入紅衛橋電站，紅衛橋電站匯集電力后以2回220kV線路接入擬建的馬爾康500kV變電站。

3         電氣主接線

3.1      電氣主接線設計原則

　　紅衛橋水電站裝機3臺，單機容量37MW，總裝機容量111MW，發電機電壓為10.5kV。電站主變高壓側出線采用220kV電壓等級，出線四回。

　　電站電氣主接線的設計除應滿足電力系統穩定和可靠性的要求外，還應考慮系統對電站機組運行方式的要求，盡量減少水庫棄水，保證電站安全運行；同時還應滿足供電可靠、運行靈活、檢修方便、接線簡單、便于實現自動化且經濟合理等要求。

　　紅衛橋水電站主電廠電氣主接線方案的擬定和比較選擇將以上述設計原則為基礎，同時考慮盡量簡化接線和開關站的規模，減少土建工程量和電氣設備投資以及電能損耗。

3.2      電氣主接線方案比較

3.2.1    發電機與主變壓器組合方式

　　發電機與變壓器的組合方式有：擴大單元、聯合單元與單元接線。根據本電站裝機3×37MW及動能特性參數綜合分析，此三種接線均為可行。

　　由于紅衛橋電站接入系統設計尚未完成，現階段根據《俄日河流域及綽斯甲溝蒲西電站電力送出方案研究》內電氣計算的結果，對本電站進行短路電流估算：發電機與主變壓器采用單元及擴大單元接線，發電機出口短路電流約為18.5/45.9kA(單元接線/擴大單元接線)，發電機電壓母線的短路電流約33.15/60.5kA(單元接線/擴大單元接線)，發電機斷路器的開斷電流均在可選范圍內。考慮到紅衛橋水電站在汛期需按系統要求參與調峰運行，要求運行靈活方便，因此每臺發電機出口均裝設發電機斷路器。

　　單元接線(及聯合單元接線)方案有接線對稱、發電機與變壓器一一對應，簡明清晰、繼電保簡單、運行靈活，故障或檢修影響范圍小等優點；再考慮到擴大單元接線主變運輸尺寸及重量均較單元接線大，不易滿足電站公路運輸要求。在本(預可研)階段暫不推薦擴大單元接線型式，可在下(可研)階段根據最新資料參數的變化進一步研究采用擴大單元接線的可能性。

　　我們將結合220kV電壓側接線方式進行對聯合單元接線與單元接線的比選。

3.2.2    220kV電壓側接線方式

　　根據電站發電機與變壓器組合方式，以及電站接入系統的要求，220kV電壓側擬定三個接線方案進行技術經濟比較：

　　方案一：一臺發電機與一臺變壓器組成單元接線，另兩臺發電機與兩臺變壓器組成成聯合單元接線，220kV側為雙母線接線；進線2回，出線4回。

　　方案二：三臺發電機與三臺變壓器一一對應組成單元接線，220kV側為雙母線接線；進線3回，出線4回。

　　方案三：一臺發電機與一臺變壓器組成單元接線，另兩臺發電機與兩臺變壓器組成成聯合單元接線，220kV側為單母線分段接線。

　　各方案的技術經濟比較如下：

　?、?/span> 方案二設備投資及年計算費用最高，方案一設備投資及年計算費用居中，方案三投資及年計算費用最低。

　?、?/span> 方案一與方案二運行方式靈活方便，各進出線回路均裝設有斷路器；任一母線故障或檢修，不影響電站電能的送出。方案三為單母線分段接線，任一段母線故障或檢修均影響部分機組及穿越功率電能的送出，可靠性較低。

　?、?/span> 方案二較方案一需增加一回220kV進線間隔及220kV電纜，由于本電站為地下式廠房，220kV電纜輸送距離較遠，采用方案一可降低電站設備投資，且電纜的敷設布置較簡單。

　?、?/span> 由于本電站裝機臺數為三臺，若采用方案三(單母線分段接線)，接入兩段母線的功率無法分配平衡；另外，蒲西、俄日河梯級等電站電能均需通過本電站送出，電站穿越功率較大，任一段母線故障影響電能送出范圍較大。

　?、?/span> 雖然方案三投資低于方案一，但由于本電站220kV側進出線回路數較多(共6回)，在系統中占有一定重要地位，推薦采用可靠性較高的雙母線接線。

　　則經過技術經濟比較后，選擇方案一作為本電站220kV側接線方式。

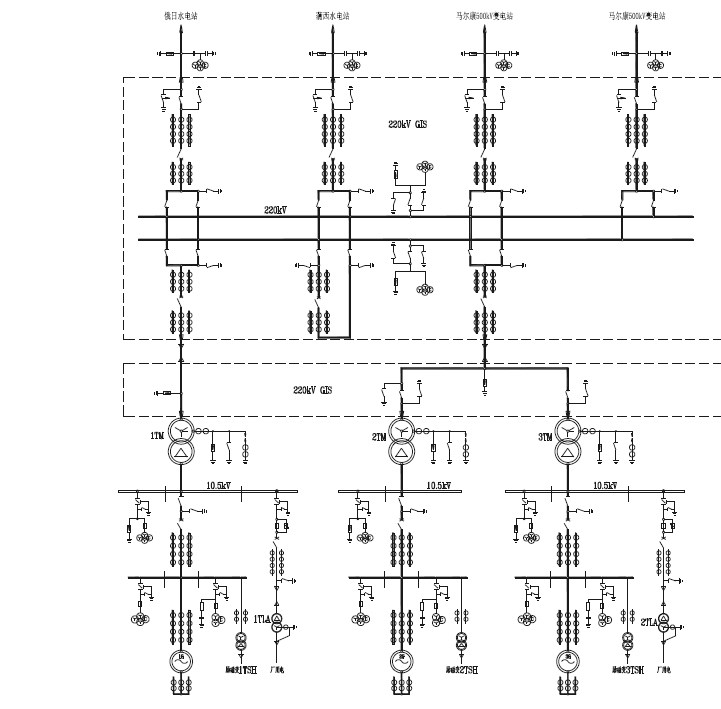

　　電站電氣主接線示意見下圖：

4         結束語

　　電站主接線方案比較及推薦出合適的接線形式，是電氣一次專業在本階段的主要設計任務。紅衛橋水電站雖然裝機容量不大，但由于進出線回路數較多，穿越功率較大，為流域的樞紐電站，其母線為的安全可靠運行有著重要意義。因此，在主接線選擇時應把方案可靠性放在首位。

　　本電站預可行性研究報告已于2012年7月通過審查。
